首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

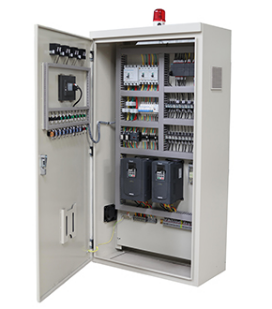

plc控制柜开门图

1.导线的验收。

利用环保认证仪器进行环保测试，测试所有线束所需来料是否符合国家及行业标准。

所毒设备:环保认证测试设备。城装充道 米 配等有害物质。

工艺要求:来料不准含有铅、汞、镉、溴联苯、

(2)接线端子的验收。

接线端子的材质、形状及几何尺寸符合相关技术标准。

2.通过预装编制出下线尺寸明细表

3.送线

将线材放至送线器固定。

4.裁线(开线)

将所需加工线村放到中转送线架上固定，利用裁线机将线材裁剪成要求长度。

在进行开线工艺之前，必须仔细研究线束图纸，根据图纸的要求，求，合理确定导线的开线尺寸、剥头尺寸，接着制作开线操作说明书，制作流程跟踪卡。

5.电线剥皮

按标准要求剥除接头处电线对应长度的绝缘外皮。

6.扭线

对接头处导体进行整理、扭线。

7.套线端标号管

制作线端标号管，然后将标号管套入导线端头。

8.铆接端子

铆接端子又称压接工艺或打端子。根据图纸要求的端子类型确定压接参数，编写压接操作说明书，对于有特殊要求的需要在工艺文件上注明并培训操作工。比如，有的导线需要先穿过护套后才可压接，它需要先预装导线然后从预装工位返回再压接;还有刺破式压接用到专用的压接工具，这种压接方式具有良好的电接触性能。用端子压接机将接头处导体和插头端子进行铆接。

9.线束制作

利用线卡子，根据《电气接线图》将相关联的导线制作成线束成品。

10. 检验

检验的目的是为了进行有效的质量控制，由工序检验和成品检验两个部分构成。检验内容主要包括外观检查和利用导通测试仪进行线束的导通测试。
