首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

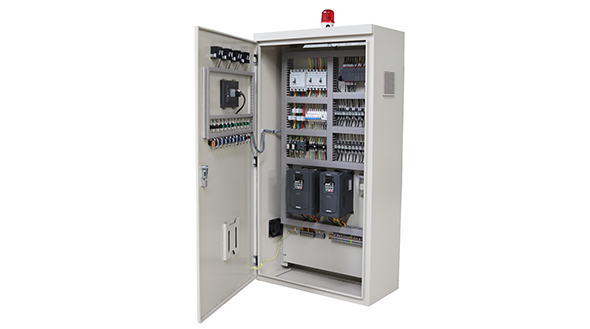

plc控制柜开门图

一、PLC输出负载的影响

用户经常出现的有共同特点的继电器使用问题是:出现故障的输出点动作频率比较快，驱动的负载都是电动机、变压器、电磁阀或接触器等感性负载，而且没有吸收保护电路。根据负载性质、容量及工作频率进行正确的系统设计，则输出口的故障率明显下降。因此建议在PLC使用时应注意以下几点。

1、负载容量

输出端口需遵守允许最大电流限制，以保证输出端口的发热量限制在允许范围。继电器的使用寿命与负载容量有关，当负载容量增加时，触点寿命将大大缩短，因此要特别注意。

2、负载性质

（1）感性负载

感性负载在开合瞬间会产生瞬间浪涌高压，因此从表面上看负载容量可能并不大，但是实际上负载容量很大，该电压幅值超过继电器的触点耐压的降额。继电器采用的电磁式继电器， 触点间的耐受电压是1000V (1min)，若触点间的电压长期工作在1000V左右，则容易造成触点金属迁移和氧化，出现接触电阻变大、接触不良和触点粘接的现象，继电器的寿命将大大缩短，而且动作频率越快现象越严重。瞬间高压持续的时间在1ms以内，幅值为1kV以上。晶体管输出为感性负载时也同样存在这个问题，该瞬时高压可能导致晶体管的损坏。

因此，当驱动感性负载时应在负载两端接入吸收保护电路。尤其在工作频率比较高时务必增加保护电路。当驱动直流回路的感性负载(如继电器线圈)时，电路需并联续流二很 管(需注意二很 管很 性);若驱动交流回路的感性负载时，电路需并联RC浪涌吸收电路，以保护PLC的输出触点。从一般的使用情况来看，增加吸收保护电路后的改善效果十分明显。

（2）容性负载

根据电容的特性，如果直接驱动容负载，在导通瞬间将产生冲击浪涌电流，因此原则上输出端口不宜接入容性负载，若有必要，需保证其冲击浪涌电流小于说明书中给出的最大电流。

3、动作频率

当PLC输出动作频率较高时，建议选择晶体管输出类型。如果同时还要驱动大电流，则可以使用晶体管输出驱动中间继电器的模式。当控制步进电动机伺服系统，或用到高速输出/PWM波，或用于动作频率高的节点等场合，只能选用晶体管型。PLC对扩展模块与主模块的输出类型并不要求一致，因此当系统点数较多而功能各异时，可以考虑继电器输出的主模块扩展晶体管输出或品体管输出主模块扩展继电器输出，以达到最佳配合。
