首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

​

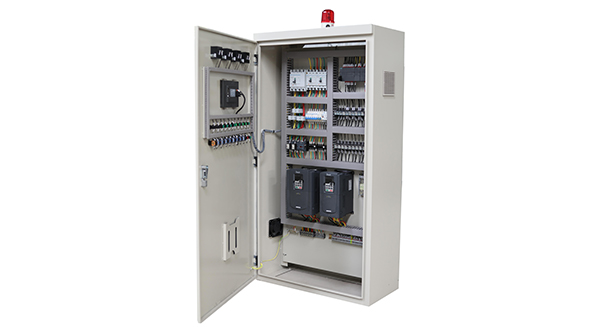

plc控制柜开门图

1、 PLC输出类型的选择及使用

PLC的输出类型有继电器和晶体管两种类型，两者的工作参数差别较大，使用前需加以区别，以免误用而导致产品损坏。

1.继电器与晶体管输出的主要差别

由于继电器与晶体管工作原理不同，导致了两者的工作参数存在较大的差异。

（1）驱动负载电压、电流类型不同

负载类型:晶体管只能带直流负载，而继电器带交、直流负载均可。

电流:晶体管负载电流为0.2~0.3A,继电器的负载电流比较大，可以达到2A。

电压:继电器型可接交流220V或直流24V负载，没有很 性要求;晶体管型只能接直流24V 负载，有很 性要求。

（2）负载能力不同

晶体管带负我的能力小于继电器带负救的能力，用晶体管时，有时候要加其他东西来带动大负载(如继电器、固态继电器等)。（3）晶体管的过载能力小于继电器的过载能力

一般来说， 存在冲击电流较大时(如感性负裁等),晶体管的过载能力较小，需要降额更多。

（4）晶体管的响应速度快于继电器的

继电器输出型的原理是CPU驱动继电器线圈，令触点吸合，使外部电源通过闭合的触点驱 动外部负载，其开路漏电流为零，响应时间慢( 10 ~20ms)。

晶体管输出型的原理是CPU通过光耦合使晶体管通断，以控制外部直流负载，响应时间快 (0.2~0.5ms,甚至更小)，Y0、Y1甚至可以达到10us。晶体管输出一般用于高速输出，如伺服/步进等，用于动作频率高的输出。

（5）使用寿命不同

在额定工作情况下，继电器有动作次数寿命，晶体管只有老化，没有使用次数限制。

继电器由于是机械元件，受到动作次数的寿命限制，且与负载容量有关。可以看出，随着负载容量的增加，触点寿命几乎按级数减少。晶体管是电子元件，只有老化，没有使用寿命限制。
