首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

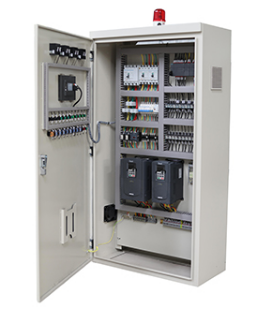

plc控制柜开门图

一、电容选择中的一些误区

1.电容容量越大越好

很多人在电容的替换中往往爱用大容量的电容。虽然电容越大，为IC提供的电流补偿的能力越强。但是电容容量的增大会使体积变大，增加成本的同时还影响空(流动和散热。关键在于电容上存在寄生电感，电容放电回路会在某个频点上发生谐振。在谐振点，电容的阻抗小。因此放电回路的阻抗最小，补充能量的效果也最好。但当频率超过谐振点时，放电回路的阻抗开始增加，电容提供电流的能力便开始下降。电容的容值越大，谐振频率越低，电容能有效补偿电流的频率范围也越小。从保证电容提供高频电流的能力的角度来说，电容越大越好的观点 是错误的，一般的电路 设计中都有一个参考值。

2.同样容量的电容，并联越多的小电容越好

耐压值、耐温值、容值、ESR等是电容的几个重要参数，对于ESR,自然是越低越好。ESR与电容的容量、频率、电压、温度等都有关系。当电压固定时，容量越大，ESR越低。在板卡设计中采用多个小电容并联多是出于PCB空间的限制，因此有的人就认为，并联越多的小电阻，ESR越低，效果越好。理论上是如此，但是要考虑到电容接脚焊点的阻抗，采用多个小电容并联，效果并不-定突出。

3.等效电阻(ESR)越低，效果越好

结合上文提到的供电电路，对于输入电容来说，容量要大一点。相对容量的要求，对ESR的要求可以适当地降低。因为输入电容主要是耐压，其次是吸收MOSFET的开关脉冲。对于输出电容来说，耐压的要求和容量可以适当地降低点。ESR的要求则高一点，因为这里要保证的是足够的电流通过量。但这里要注意的是ESR并不是越低越好，低ESR电容会引起开关电路振荡。而消振电路复杂，同时会导致成本的增加。在板卡设计中，一般有一个参考值作为元件选用参数，避免消振电路而导致成本的增加。
