首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

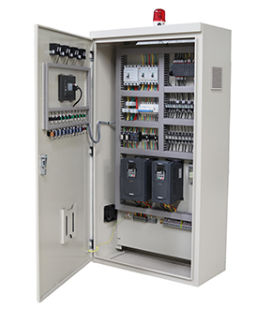

plc控制柜开门图

一、时间继电器的选用

1.根据延时范围和精度要求选择时间继电器类型

(1)对于延时精度要求不高的场合，一般选用电磁阻尼式或空气阻尼式时间继电器;对延时要求较高的场合，可选用电动机式或电子式时间继电器。

(2)根据控制电路要求选择通电延时型、断电延时型或触点延时型(是延时闭合还是延时断开)，确定所需延时形式为通电延时型或断电延时型、触点数量、延时时间等。

(3)根据使用场合、工作环境选择时间继电器的类型。

电源电压波动大的场合可选空气阻尼式或电动机式时间继电器，电源频率不稳定的场合不宜选用电动机式时间继电器;环境温度变化大的场合不宜选用空气阻尼式和电子式时间继电器。

2.电气参数的选择

(1)确定时间继电器是用在直流回路还是交流回路里，并确定额定电压等级，常用为220V、110V DC/AC。

(2)对于电磁阻尼式和空气阻尼式时间继电器，其线圈电流种类和电压等级应与控制电路相同;对于电动机式和电子式时间继电器，其电源的电流种类和电压等级应与控制电路相同。
