首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

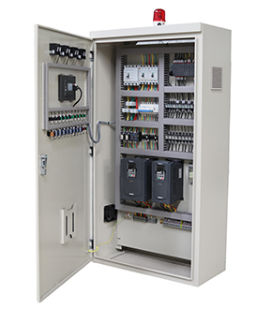

plc控制柜开门图

1、上电前的检查

通常设计人员不进行电路连接，因此总会存在或多或少的问题，上电前的检查工作也就变得非常重要。

1.短路、断路检查

在电气控制设备尚未通电的情况下，根据系统电气原理图或接线图，对整个电气系统中的主回路、控制回路、保护回路、信号回路、报警回路等线路进行检查。使用导通法或其他方法进行检查，看其接线是否正确。经过此项检查，可及时发现控制柜在设计、制造、装配中的质量问题以及安装、接线过程中出现的错误等，以便及时排除和更正，为设备的电气调试工作奠定坚实的基础。

2.对地绝缘检查

推荐方法:使用全能表一根-根地进行检查，这样花费的时间最长，但是检查是最全面的。

3.电源电压检查

打开电源总开关之前，先进行一次电压的测量并记录。 为了减少不必要的损失，一定 要在通 电前进行输入电源的电压检查确认，是否与原理图所要求的电压一致。 对于有PLC、变频器等价 格昂贵的电气元件- -定要认真地执行这一 步骤， 避免电源的输入、输出反接，对元件造成损害。
