首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

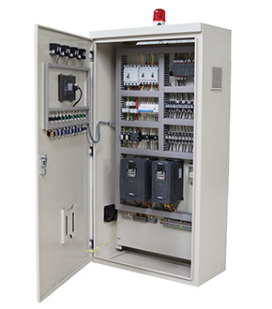

plc控制柜开门图

1、准备技术文件、审查图纸、熟悉被试电气设备

应具备完整的设计图纸、说明书(包括有关计算)以及主要设备的技术文件。

2、编写调试方案、编制调试大纲

应编制详尽的系统调试大纲，明确规定各单元、各环节以及整个系统的调试步骤、操作方法、技术指标。调试大纲应包括:

(1)根据有关规范和规程的规定，制定设备的调试方案和调试计划。

(2)调试方案包括:不同设备和装置的不同试验项目和规范要求，并在可能的情况下列出具体的试验方法、关键的试验步骤、详细的试验接线以及有关的安全措施等。

(3)调试计划包括:设备调试工作的整体工作量，具体时间安排，人员安排，所需试验设备、检测(监测)仪器仪表、工机具以及相关的辅助材料等。

3、组织调试队伍一人员及设施要求

电气装置通电测试和调试工作大多是带电工作，因此要特别注意人身和设备的安全。具体的要求如下:

(1)通电测试和调试工作根据需要任命负责人，由该负责人统调度指挥各个辅助部门及人员的工作。

(2)应挑选对本控制系统有一定了解的熟练技术人员和电工参加调试工作，必要时可邀请有关设计人员及厂家技术人员参加调试。

(3)通电测试和调试的人员应掌握并遵守国家及行业颁布的有关电气安全的法律法规文件。电气设备调试必须由两个及两个以上人员共同配合工作。
